使用WebBIOS CU（Ctrl+H）配置ServeRAID MR SAS/SATA Controller

(注：本文适用于ServeRAID MR RAID controller MR-10i/ 10K/ 10M)

一 启动WebBIOS CU

1. 添加有ServeRAID MR RAID controller MR-10i/ 10K/ 10M的服务器开机自检时，会有<CTRL>+<H>的提示（类似于）：

Copyright© LSI Logic Corporation

Press <CTRL>+<H> for WebBIOS

此时，请按下组合键<CTRL>+<H>。此时会出现选择RAID卡的界面。

2. 如果服务器上装有多个ServeRAID-MR控制器，请选择需要配置的RAID卡。

3. 选择<Start>选项，继续后，会出现WebBIOS CU的界面。

二 WebBIOS CU主界面选项

1. 默认视图

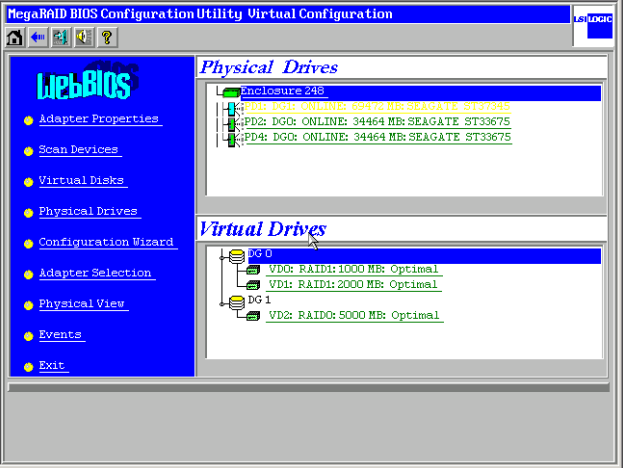

进入WebBIOS CU后，主界面显示如下：

默认界面是逻辑视图界面(左侧选项Logical View)，在右侧，上方窗口显示该控制器所连接的物理驱动器(Physical Drivers)的状态信息，下方窗口显示该控制器上已经配置的虚拟驱动器(Virtual Drivers)的状态信息。

可以通过点击左侧逻辑视图(Logical View)或物理视图(Physical View)选项，可以切换右侧窗口显示的连接到该控制器上存储设备的(Logical View)或物理视图(Physical View)。在物理视图（Physical View）界面时，右侧界面中下方窗口显示的信息是该控制器上已经配置的阵列(Array)信息。

2. 视图左侧主要选项说明

Adapter Properties（适配器属性）：显示该适配器的属性信息。

Scan Devices（扫描设备）：该选项用来重新扫描连接到该控制器上的物理驱动器（Physical drivers）及虚拟驱动器（Vitrual dirvers）的配置信息和物理信息。并将结果更新后显示在物理驱动器（Physical disks）和虚拟驱动器（Virtual disks）窗口中。

Virtual Disks（虚拟驱动器）：选择该选项，用来查看虚拟驱动器页面，在此页面中可
